    Обзор игровой материнской платы ASRock Fatal1ty Z170 Gaming K6+



    Как ни странно, но тайваньская компания ASRock существует на компьютерном рынке сравнительно недавно, всего 13 лет, при этом мало кто знает, что на самом деле она явилась эдакой «дочкой» знаменитого брэнда ASUS, «рожденная» как производитель доступных материнских плат среднего и нижнего ценового диапазона.
    Однако, спустя вот уже более десятка лет, компания ASRock, оставаясь верной первоначально заложенной концепции, тем не менее время от времени выпускает ту или иную серию плат, которые уже точно никак нельзя причислить к бюджетной категории, причем как по цене, так и по производительности.

    В игровом мире уже довольно давно известна серия продуктов от разных производителей и совершенно разного технического рода, которые объединяет одна важная особенность, ясно обозначенная в наименовании той или иной модели продукта – это имя легендарного 12-кратного чемпиона мира по кибер-спорту Джонатана Fatal1ty Вендела.

    Под этой маркой выпускаются игровые манипуляторы и аксессуары для них, ультрапроизводительные видеоадаптеры и модули памяти, гарнитуры и, наконец, со сравнительно недавних пор – материнские платы, причем, что интересно, знаменитый геймер заключил контракт именно с ASRock, несмотря на, казалось бы, «бюджетную» политику компании.
    На этот раз очередным продуктом с именем Fatal1ty как на упаковочной коробке, так и на радиаторах охлаждения чипов и конденсаторов стала материнская плата Z170 Gaming K6+, построенная на чипсете Intel Z170 Express.
    Функционально данный продукт предназначен для процессоров Intel в конструктивном исполнении LGA1151 шестого поколения микроархитектуры Core.

    Само собой в арсенале ее технических возможностей имеется хороший разгонный потенциал, но помимо него плата ASRock Fatal1ty Z170 Gaming K6+ имеет целый ряд интересных особенностей, выгодно отличающих ее от аналогичных продуктов компаний-конкурентов.

    Поддерживаемые процессоры

    Процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron в исполнении LGA1151 (шестое поколение микроархитектуры Core)

    Чипсет

    Intel Z 170 Express

    Подсистема памяти

    4 × DIMM DDR4 небуферизованной (non–ECC) памяти объемом до 64 Гбайт; двухканальный режим работы памяти; поддержка модулей с частотой 3866+(O.C.) / 3600(O.C.) / 3200(O.C.) / 2933(O.C.) / 2800(O.C.) / 2400 / 2133 МГц; поддержка XMP (Extreme Memory Profile 2.0).

    Графический интерфейс

    интегрированное графическое ядро процессора позволяет использовать порты DVI- D, HDMI 2.0 и DisplayPort 1.2; поддерживаются разрешения до 4K включительно; возможность одновременного подключения трех дисплеев.

    Разъемы для плат расширения

    3 слота PCI Express 3.0, режимы работы x16/ × 0, × 8/x8 или × 8/x8/х4; 3 слота PCI Express 3.0, режим работы x1.

    Масштабируемость видеоподсистемы

    NVIDIA Quad-GPU SLI Technology; NVIDIA 3-Way SLI Technology; NVIDIA SLI Technology; AMD Quad-GPU CrossFireX Technology; AMD 3-Way CrossFireX Technology; AMD CrossFireX Technology.

    Интерфейсы накопителей

    Чипсет Z 170 Express: – 6 × SATA 3, пропускная способность до 6 Гбит/с; – 2 × SATA Express, пропускная способность до 10 Гбит/с (совмещен с SATA 3_0 и SATA3_1); – 1 × Ultra M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (тип 2230/2242/2260/2280/22110); – поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Контроллер ASMedia ASM1061: – 2 × SATA 3, пропускная способность до 6 Гбит/с (поддержка NCQ, AHCI и Hot Plug).

    Сетевой интерфейс

    Сетевой контроллер Killer E2400 (Qualcomm Atheros)

    Аудиоподсистема

    7.1-канальный HD-кодек Realtek ALC1150; поддержка 192 кГц/24-бит вывода звука; поддержка Premium Blu-ray audio; защита от скачков напряжения (ASRock Full Spike Protection); поддержка Purity Sound 3; аудио–конденсаторы Nichicon Fine Gold Series; 115 дБ SNR DAC с дифференциальным усилителем; усилитель TI NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом); технология Direct Drive; защита от ЭМИ; изоляция печатной платы; поддержка DTS Connect.

    Интерфейс USB

    Чипсет Intel Z 170 Express: – 7 портов USB 3.0/2.0 (5 – на задней панели, 2 – подключаются к соответствующим разъемам на системной плате); – 4 порта USB 2.0/1.1 (все подключаются к соответствующим разъемам на системной плате). Контроллер ASMedia ASM1142: – 2 порта USB 3.1/3.0/2.0 на задней панели (Type-C и Type-А); – 2 порта USB 3.1/3.0/2.0 на панели, встраиваемой в пятидюймовый отсек корпуса системного блока (Type-C и Type-А).

    Разъемы и кнопки на задней панели

    2 порта USB 3.0 (один – Fatal1ty Mouse Port) и комбинированный PS/2; кнопка Clear CMOS; порт DVI–D; порт DisplayPort; порт HDMI; 2 порта USB 3.0; 2 порта USB 3.0 и LAN-розетка RJ-45; порт USB 3.1 Type-А; порт USB 3.1 Type -С; оптический S/PDIF выход; 5 аудиоразъемов (Center Speaker Out, Subwoofer Speaker Out, Rear Speaker Out, Line In, Mic In).

    Внутренние разъемы на системной плате

    1 24-контактный разъем питания ATX; 1 8-контактный разъем питания ATX 12 В (коннекторы питания высокой плотности); 8 SATA 3; 2 SATA Express; 1 Ultra M.2; 1 COM -порт; 1 TPM; 1 разъем аудио для передней панели; 2 разъема USB 2.0/1.1; 1 разъем USB 3.0/2.0; 1 разъем Power со светодиодом; 1 Dr. Debug со светодиодом; 1 кнопка Power Switch со светодиодом; 1 кнопка Reset Switch со светодиодом; 1 переключатель BIOS Selection; 2 4-pin разъема для процессорных вентиляторов с поддержкой PWM; 4 4-pin разъема для корпусных вентиляторов (интеллектуальный контроль скорости); группа разъемов для передней панели (Q-Connector).

    BIOS

    2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой (SD/HD/Full HD); поддержка технологии Secure Backup UEFI; совместимость с ACPI 5.0; поддержка SMBIOS 2.7.

    Фирменные функции, технологии и особенности

    ASRock Super Alloy: – XXL Aluminum Alloy Heatsink; – Premium 60A Power Choke; – Combo Caps (Nichicon 12K Platinum Caps); – Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors); – I/O Armor; – Matte Black PCB; – High Density Glass Fabric PCB. ASRock Full Spike Protection; ASRock APP Shop; ASRock F-Stream; ASRock Disk Health Report; ASRock USB Key; ASRock Key Master; ASRock APP Charger; ASRock XFast RAM; ASRock Fast Boot.

    Операционная система

    Microsoft Windows 10/8.1/8/7

    Форм-фактор, габариты (мм)

    ATX, 305 × 244

    Гарантия производителя, лет

    3


    Упаковка и комплектация

    Материнская плата ASRock Fatal1ty Z170 Gaming K6+ продается в обычной картонной коробке с таким же, довольно обычным оформлением, но зато с собственной пластиковой ручкой для переноски.
    Традиционно на боковых и особенно задней части коробки размещена довольно подробная техническая информация о плате, а также перечислены ее функциональные особенности - использованные компоненты и реализованные технологии.

    Набор дополнительных аксессуаров в комплекте оказался не слишком богатым, но вполне соответствующим игровой материнской плате: заглушка на заднюю панель, четыре SATA-кабеля с защелками на разъемах, соединительный SLI-мостик для подключения двух видеоконтроллеров, USB-кабель, кабель для подключения передней интерфейсной панели и набор необходимых винтов.
    Само собой имеется подробная и краткая бумажные инструкции по настройке и эксплуатации платы, диск с сервисным программным обеспечением и драйверами, а также традиционная наклейка ASRock на корпус системного блока или… куда угодно.

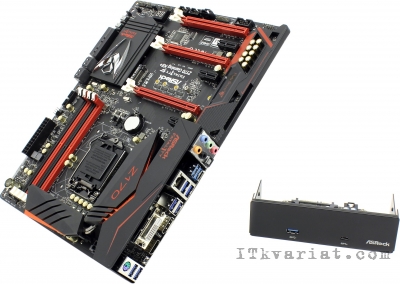

    Отдельно стоит отметить плату-контроллер USB 3.1, которую необходимо разместить в пятидюймовом отсеке корпуса системного блока. Решение весьма разумное с учетом того, что встроенные подобные разъемы имеются на лицевых панелях только весьма недавних моделей компьютерных корпусов. В то же время как оптические накопители уже практически канули в лету, да и посадочных мест для них редко бывает менее двух, а значит,- решение дополнить свою материнскую плату подобной полезной опцией нельзя не назвать очень разумным. Жаль только, что этих разъемов всего два, что внешне на такой большой панели смотрится не слишком эстетично.

    Дизайн и оснащение

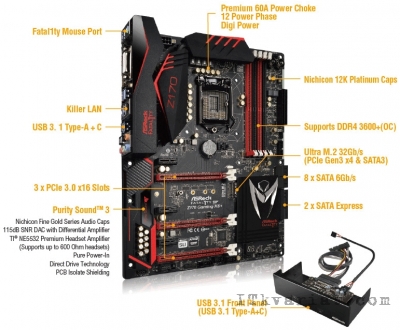

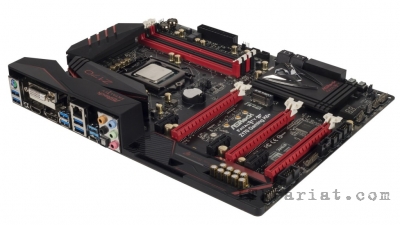

    Материнская плата ASRock Fatal1ty Z170 Gaming K6+ выполнена в стандартном форм-факторе ATX и имеет стандартные для него размеры 305х244 мм. Текстолит платы традиционного для ASRock черного цвета, с которым очень эффектно контрастируют ярко-красные слоты расширения и надписи на радиаторах, что в итоге делает экстерьер платы привлекательно-агрессивным, а это для устройства подобного назначения вполне типично.

    Особенно впечатляют массивные радиаторы на силовых цепях питания процессора, которым дизайнеры придали очень оригинальную форму и плоский радиатор на чипсете с блестящим хромированным пауком, вначале придающем плате весьма солидный и богатый внешний вид, но на поверку оказавшийся пластиковым, что ощутимо подпортило впечатление от ее экстерьера. Крутая эмблема из металла придала бы ему намного больший вес, нежели пластиковая бижутерия.

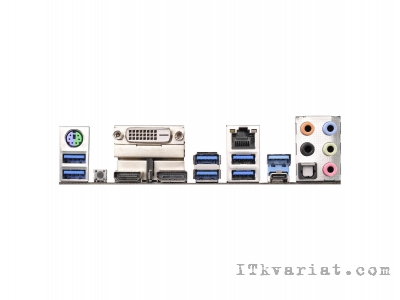

    На интерфейсную (заднюю) панель материнской платы ASRock Fatal1ty Z170 Gaming K6+ выведены:
    – два порта USB 3.0 и универсальный разъем PS/2;
    – кнопка сброса BIOS;
    – видеовыходы DVI-D, HDMI и DisplayPort;
    – четыре порта USB 3.0;
    – сетевой порт LAN (RJ-45);
    – два порта USB 3.1 двух типов;
    – панель с шестью аудиовыходами.
    Важным достоинством интерфейсной панели ASRock Fatal1ty Z170 Gaming K6+ является фирменный USB-порт, названный производителем Fatal1ty Mouse Port и размещенный слева сверху. Его особенностью является поддержка технологии F-Stream. Данная технология работает под управлением фирменной утилиты F-Stream и обязательном условии подключения проводной мышки. Запуск утилиты по умолчанию устанавливает частоту опроса порта в 500 Гц с возможностью смены этой частоты в пределах от 125 до 1000 Гц. Увеличение частоты опроса порта призвано улучшить плавность и точность перемещений мышки, что, в свою очередь, позволяет достичь более высоких достижений в виртуальных сражениях.

    В отличие от большинства материнских плат предыдущих поколений и повседневной направленности, традиционно имеющих довольно много разъемов для плат расширения, разъемы на плате ASRock Fatal1ty Z170 Gaming K6+ немногочисленны и расположены на расстоянии, оптимальном для установки высокопроизводительных плат с массивными системами охлаждения.
    Кроме того, благодаря увеличенной плотности слоев текстолита, плата имеет улучшенную защиту от короткого замыкания, вызванного влажностью, а также оснащена технологией ASRock Full Spike Protection, защищающей ее компоненты и выходы от скачков напряжения.
    Марки процессоров, которые поддерживает плата официально, приведены списком на сайте производителя, но можно констатировать, что это – все модели Intel Skylake S, без исключений.

    Питание процессора, Digi Power, двенадцатифазное с использованием высококачественных дросселей Premium 60A Power Choke, обеспечивающих втрое более мощный и стабильный ток, чем у обычных плат. Также в схеме используются японские твердотельные конденсаторы Nichicon 12K Platinum с повышенной стабильностью и надежностью.
    За управление питанием процессора отвечает шестиканальный PWM-контроллер Intersil ISL95856 с удвоителями фаз.
    Важной особенностью ASRock Fatal1ty Z170 Gaming K6+ является тактовый генератор Hyper BCLK Engine на микросхеме IDT 6V41542NLG, распаянный на обратной стороне платы. С его помощью можно разгонять систему с особой точностью вплоть до частоты BCLK 650 МГц с шагом 0,0625 МГц. Это позволяет выжать самый мыслимый максимум из любого, совместимого с платой, процессора, без ограничений.

    Сам чипсет Intel Z170 Express охлаждается небольшим пассивным алюминиевым радиатором, с термопрокладкой.
    Для установки модулей памяти предусмотрены четыре стандартных слота DIMM DDR4 с поддержкой работы в двухканальном режиме. Максимальный объем небуферизованной памяти, который можно установить на плату, составляет 64 Гбайт, чего для платформы данного класса весьма немало. Поддерживаются модули с частотой до 3866+ МГц и XMP-профилями (Extreme Memory Profile) версии 2.0.
    Приятной особенностью платы ASRock Fatal1ty Z170 Gaming K6+ являются позолоченные контакты в разъемах для памяти, что призвано обеспечить более надежное соединение и увеличенный срок их службы.

    Питание материнской платы обеспечивается посредством стандартных 24-контактного и 8-контактного разъемов, которые размещены на вполне традиционных местах и никак не мешают ни платам расширения, ни системам охлаждения процессора, даже массивным и габаритным.

    Как уже упоминалось выше, материнская плата ASRock Fatal1ty Z170 Gaming K6+ имеет не очень широкий ассортимент разъемов для плат расширения – всего шесть слотов PCI Express 3.0, зато с золотым покрытием контактов толщиной 15 мкм.
    Три из них поддерживают технологии AMD CrossFireX и NVIDIA SLI, что позволяет подключить до трех видеокарт одновременно, но с ограничением из-за архитектуры чипсета Intel Z170 Express режима работы до х8/х8/х4, для двух – х8/х8 или полноценном режиме х16 для одной платы.

    Имеется также современный разъем M.2 для твердотельного накопителя, но если вы решите его использовать, третий слот PCI Express 3.0 будет заблокирован, так как именно он обеспечивает его работу. Данный разъем высокоскоростной, типа Ultra M.2, с пропускной способностью до 32 Гбайт/с.

    Еще три черных коротких слота PCI Express 3.0 х1 могут быть использованы для обычных совместимых плат расширения, а их расположение позволяет установить платы любой мыслимой длины. Устаревших PCI-разъемов на плате нет.
    Управлением линиями PCI Express занимаются коммутаторы HD3SS3415 от Texas Instruments.
    Для накопителей и приводов на материнской плате ASRock Fatal1ty Z170 Gaming K6+ установлено целых восемь современных портов SATA III с пропускной способностью до 6 Гбит/с, причем четыре из них работают совместно с двумя разъемами SATA Express с пропускной способностью до 10 Гбит/с. Шесть портов реализованы возможностями чипсета Intel Z170 Express, а еще два – контроллером ASMedia ASM 1061.
    Имеется поддержка создания RAID-массивов уровней RAID 0, RAID 1, RAID 5, RAID 10, а также технологий Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.

    Для работы в локальных сетях плата оснащена высокопроизводительным контроллером Killer E2400 от Qualcomm/Atheros. По заявлениям производителей, он способен обеспечить высокоскоростной обмен данными в UDP-приложениях, то есть онлайн-играх или потоковом видео. Для оптимизации работы с сетевых играх контроллер к тому же поддерживает функцию Advanced Stream Detect, которая позволяет Killer E2400 приоритезировать трафик, обеспечивая стабильный обмен пакетами без каких-либо задержек.
    Отдельного внимания заслуживают порты USB. Их работу обеспечивает не только чипсет, но также и дополнительные контроллеры. Так шесть портов USB 3.0 обслуживает сам Intel Z170 Express, пять из которых выведены на заднюю панель, а один – на колодку на самой плате. Что же касается более современных портов USB 3.1 с пропускной способностью до 10 Гбайт/с, то они обслуживаются контроллером ASMedia ASM1142. Точно такой же контроллер размещен на внешней плате расширения во, встраиваемой в пятидюймовый отсек, панели.

    Своей видеосистемы плата не имеет, зато поддерживает процессоры со встроенным графическим ядром, что обеспечивает микросхема ASMedia ASM1442. Имеется поддержка одновременного подключения до трех мониторов и поддержка разрешения 4K.
    Традиционной гордостью для всех современных плат от ASRock стала, встроенная аудиосистема Purity Sound 3 построенная на 7.1-канальном HD-аудиокодеке Realtek ALC1150.
    Его особенностью является поддержка наушников, сопротивление которых может достигать 600 Ом, обеспечиваемая усилителем TI NE5532 Premium. Кроме того Purity Sound 3 поддерживает 192 кГц/24-бит вывод звука, функцию Direct Drive и даже технологию DTS Connect.
    Для удобства постройки безкорпусных тестовых стендов, прямо на материнской плате ASRock Fatal1ty Z170 Gaming K6+ предусмотрены кнопки включения питания и сброса.

    В нижней части платы имеются колодки и контакты аудиоразъемов, COM-порт, дополнительные USB-разъемы, четырехконтактный разъем для вентилятора, площадка контактов для кабелей передней панели, коннектор для очистки BIOS и типичный индикатор POST-кодов.
    Кстати для вентиляторов охлаждения на плане предусмотрено целых шесть разъемов питания, причем все они без исключения – четырехконтактные, регулируемые, с поддержкой широтно-импульсной модуляции.

    Функциональность UEFI BIOS

    Традиционно для всех своих современных плат, не исключая игровых, ASRock Fatal1ty Z170 Gaming K6+ оснащается сразу двумя 128-Мбитными микросхемами AMI UEFI BIOS с поддержкой технологий Secure Backup UEFI, SMBIOS 2.7 и ACPI 5.0. Это позволяет без проблем заниматься разгоном, включая даже самый изощренный, и в случае неудачи, легко вернуться к предыдущим, рабочим настройкам без необходимости перепрошивки единственной микросхемы. На плате просто «перебрасывается» переключатель и загрузка BIOS происходит из резервной микросхемы, настройки которой можно просто переписать в основную и «колдовать» с разгонными параметрами дальше.
    Особенно приятно, что оболочка интерфейса UEFI BIOS не только отлично локализована на русский язык, но даже поддерживает режимы SD/HD/Full HD.

    Традиционно для всех своих игровых материнских плат, компания ASRock оформила интерфейс графической оболочки UEFI BIOS в красно-черных тонах с белыми символами, которые читаются просто превосходно.
    Навигация осталась традиционной и интуитивно понятной, особенно с учетом корректной русификации интерфейса. Приятным удобством можно назвать папку «Избранное», куда можно «сложить» все необходимые настройки, какими вы думаете пользоваться наиболее часто.

    Традиционная вкладка OC Tweaker станет главной для любителей оверклокинга, где можно настроить разгон процессора и памяти,
    отрегулировать необходимые напряжения и даже сохранить настроенный профиль в один из пяти слотов. В данном меню доступен даже довольно экзотический параметр CPU Slew Rate.
    Тонкий разгон памяти доступен в следующем разделе. Тут имеется огромный набор таймингов, вчитываться в которые, если честно, не будет даже самый въедливый оверклокер. Просто впечатляет, что производители побеспокоились о такой возможности, хоть и не особо необходимой.

    Раздел Voltage Configuration, среди прочих, содержит крайне оригинальную и полезную функцию минимизации просадок напряжения процессора CPU Load-Line Calibration с четырьмя уровнями стабилизации.
    В подразделе CPU Configuration можно активировать любые из доступных для процессора функций и режимов энергосбережения. Для удобства пользования данной опцией, производители даже вполне информативные инструкции предусмотрели.
    Наконец разделы настроек чипсета и контроллеров, SATA- и USB-портов, управления питанием вполне традиционны и не требуют подробных описаний.

    В разделе мониторинга можно очень наглядно ознакомиться с показаниями всех датчиков температур, скорости вентиляторов и напряжения. Тут же можно настроить скоростной режим работы всех подключенных вентиляторов с помощью утилиты FAN-Tastic Tuning. Она же позволяет вручную задать кривую зависимости скорости вентилятора от температуры датчика центрального процессора или датчика материнской платы.
    Завершают список фирменный раздел с утилитой System Browser, в котором на графически оформленной схеме материнской платы можно ознакомиться со всеми, к ней подключенными компонентами и получить их описание, к сожалению, только краткое.
    В работе BIOS оказалась очень стабильна. Как в штатных режимах работы, так и при разгоне. Даже при переразгоне двойная система микросхем позволяет легко и просто восстановить работоспособность компьютера.

    Итог:

    Материнская плата ASRock Fatal1ty Z170 Gaming K6+ в очередной раз подтвердила качество и оправданность своего «клейма», поставленного легендарным киберчемпионом. Отличная высококачественная текстолитовая плита из слоев с увеличенной плотностью, двенадцатифазная система питания процессора Digi Power с потрясающими дросселями и фильтром на твердотельных конденсаторах. Разгон, в том числе и практически запредельный, обеспечивает тактовый генератор Hyper BCLK Engine. Радуют высокопроизводительные контроллеры и порты USB 3.1 и Ultra M.2, оптимизированный под игровые запросы сетевой контроллер Killer E2400 и совершенно потрясающий фирменный звуковой тракт Purity Sound 3 с усилителем для наушников. Не очень широкий набор портов для плат расширения, впрочем, без особых проблем позволяет построить самую современную и производительную игровую систему, даже бюджетную, если использовать, встроенное процессорное ядро. Но даже в этом случае вы можете подключить к материнской плате ASRock Fatal1ty Z170 Gaming K6+ до трех мониторов.
