    Материнская плата ASRock FM2A88X Extreme6+



    Буквально с первых дней с начала жесткой конкуренции между двумя лидерами в производстве процессоров, AMD и Intel, пользователи попали в весьма щекотливое положение. Имеется два разных процессора, которые можно установить на две исключительно разных платформы, а значит, помимо предпочтения производителя самого «камня», требуется принять не менее серьезное решение по выбору материнской платы для него.

    При этом для многих пользователей была важна возможность разгона, которому процессоры от Intel в то время могли подвергаться с намного большей легкостью, чем процессоры от AMD.

    Нет, «гнаться» и вполне неплохо могли и они, но, как показала практика, для эффективной работы чипов от AMD требовалась куда более производительная система охлаждения, чем для аналогичных по параметрам процессоров Intel. Стоит признать, что и сегодня ситуация не слишком изменилась, однако, при наличии хорошего радиатора и вентилятора на процессоре, добиться от процессора AMD производительности не ниже уровня Intel при значительно более доступной цене как на материнскую плату, так и на сам процессор для многих оказывается намного более приемлемым вариантом.

    Весьма веским аргументом в пользу этого решения может стать и материнская плата ASRock FM2A88X Extreme6+, которая, помимо отличного технического наполнения, имеет весьма неплохие возможности для оверклокинга и при этом по своей стоимости (чуть более 100 у.е.) является весьма привлекательной для пользователей среднего достатка.
    Именно потому, как только у меня появилась возможность получить на обзор именно эту материнскую плату, я не смог упустить такой шанс…

    Итак, ASRock FM2 A88X Extreme6+ продается в симпатичной коробке с серебристым оформлением и впечатляющим перечнем технических особенностей платы на обратной стороне. Из него, в частности становится ясно, что в плате применена технология AMD Dual Graphics и что она поддерживает APU FM2 и FM2+.
    Комплект поставки сложно назвать щедрым:
    - руководства пользователя
    - диск с драйверами и ПО
    - фирменная наклейка
    - заглушка на заднюю панель
    - 4х SATA кабеля.
    В принципе, все, что может понадобиться для успешной инсталляции платы, имеется. Кроме того стоит выразить отдельный респект за четыре, а не два кабеля SATA, как чаще всего бывает в комплектации недорогих материнских плат.

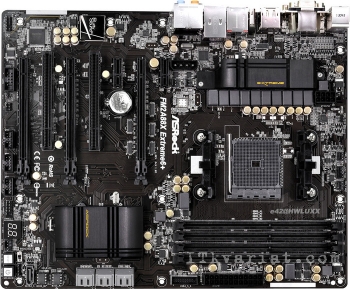

    Компоненты платы смонтированы на листе текстолита коричневого цвета, что для компании ASRock является своеобразной «визитной карточкой». При этом все слоты расширения  - черные, а SATA порты – серого цвета.

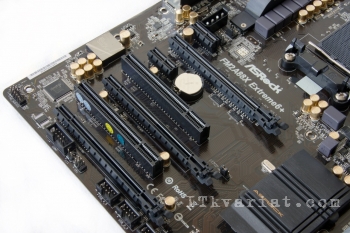

    Список слотов расширения порадует, пожалуй, любого, даже самого привередливого пользователя. Здесь есть буквально все, что может пригодится, причем как «консерваторам», так и любителям всего самого нового.
    У вас есть старый PCI-ный ТВ-тюнер? Установите его в любой из двух классических портов PCI.
    Для установки видеокарт в вашем распоряжении имеется три слота PCI-Express x16, способных работать в режимах х16, 8+8 или 8+8+4. При этом надо отметить, что второй из слотов - только х8, а третий — только х4.

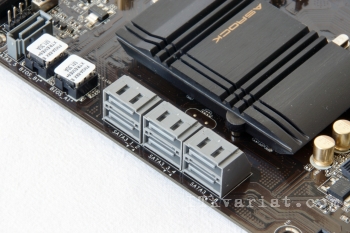

    Владельцам периферийных плат с разъемом PCI-Express x1 также имеется два слота, а для подключения накопителей предлагается целых семь портов SATA 6 Гбит/с. При этом шесть из них выполнены одним блоком, а седьмой вынесен поближе к правому нижнему углу, где также разместились кнопки включения и перезагрузки, переключатель для выбора активной микросхемы BIOS, обе микросхемы BIOS и индикатор POST кодов.

    Помимо возможности подключения внешней видеокарты, плата имеет и свою собственную, реализованную на чипе AMD Radeon HD 8000 или 7000, при этом в каком режиме (7000 или 8000) будет работать чип напрямую зависит от мощности основного процессора.
    Звуковая подсистема радует продвинутым чипом Realtek ALC1150, который скрывается под металлическим кожухом с надписью «Purity Sound», который защищает его от электромагнитных излучений. Благодаря мощному усилителю NE5532 от Texas Instruments, встроенная в плату, звуковая карта позволяет использовать продвинутые профессиональные наушники и гарнитуры с высоким импендансом до 600 Ом.

    Питание процессора обеспечивается по восьмипиновому разъему ATX +12 В. При этом стоит отметить, что, даже если в вашем блоке питания для процессора имеется лишь четырехпиновый коннектор, то плата все равно будет работать, нужно только правильно подключить разъем питания процессора согласно инструкции. Правда, есть предположение, что при подобном подключении вы не сможете полноценно разогнать процессор до более высоких частот и потому либо стоит приобрести более универсальный блок питания, либо, на первое время, просто докупить переходник-разветвитель с четырех контактов, на восемь.
    Что касается собственного пассивного охлаждения, то в этом плане плата оказалась довольно примечательна. Так для охлаждения чипсета используется довольно небольшой, но вполне эффективный радиатор.

    Блок мосфетов (полевых транзисторов являющихся одним из основных узлов в стабилизации цепей питания) также охлаждается небольшим радиатором, который соприкасается с транзисторами через мягкую термопрокладку. Надо признать, что в плане эффективности данный радиатор оказывается приемлемым только в штатном режиме работы платы. При попытках разгона процессора температура блока стабилизации опасно растет, однако это не значит, что в плане возможности оверклокинга плата ASRock FM2 A88X Extreme6+ безнадежна. Наоборот, и это более чем убедительно доказывает результат, достигнутый недавно китайским оверклокером на чемпионате мира по разгону гибридных процессоров AMD. Как раз с помощью платы ASRock FM2 A88X Extreme6+ и производительной системы охлаждения он смог разогнать четырехъядерный процессор AMD A10-6800K, стандартная тактовая частота которого составляет 4,1 ГГц, до рекордных 8,52 ГГц (!!!). С такой частотой было успешно пройдено тестирование в бенчмарке 3DMark11, где оверклокер набрал 3177 очков с пресетом Performance.

    Одним из ключевых слов в вышеозначенном факте является «продвинутая система охлаждения». Но при этом надо отметить и то, что китаец не просто разгонял процессора, а делал это по-настоящему экстремально.
    Для небольшого оверклокинга, чисто для удовлетворения собственного самолюбия достаточно лишь немного «подстраховать» блок стабилизации питания от перегрева обычным вытяжным вентилятором на задней стенке системного блока. Это будет вполне эффективно, особенно с учетом того, что радиатор блока стабилизации питания на материнской расположен аккурат на уровне штатной вентиляционной решетки большинства корпусов системных блоков.

    Но, вернемся к нашей плате…
    Арсенал доступных разъемов на задней панели можно назвать одним из самых исчерпывающих для решений любого рода:
    - PS/2 порт для клавиатуры или мыши
    - D-Sub
    - DVI-D
    - HDMI-Out
    - HDMI-In
    - DisplayPort
    - Optical SPDIF Out
    - 2x USB 2.0
    - eSATA
    - 2x USB 3.0 (AMD A88X)
    - 2x USB 3.0 (ASMedia ASM1042)
    - RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED LED)
    - Разъёмы HD-аудио: Задние динамики/Центр/Сабвуфер/Линейный вход/Передние динамики/Микрофон.
    Как видите – есть буквально все. Отдельно стоит отметить наличие современного порта для подключения мониторов DisplayPort, а также штатную возможность реализации подключения до трех мониторов одновременно, скажем через DVI, HDMI и DisplayPort или D-Sub.

    Все настройки BIOS выполнены в виде графического UEFI-интерфейса с очень приятным футуристическим оформлением.
    Разделов меню довольно много, но все они разделены и распределены тематически и позволяют очень просто отрегулировать параметры работы платы, процессора и памяти в необходимых вам пределах.
    Приятно отметить, что помимо возможности разгона процессора, вы можете ускорить и память. Плата поддерживает чипы памяти с частотой работы до 2600 Мгц.

    Разгонный потенциал платы ASRock FM2A88X Extreme6+ оценивался с помощью процессора AMD A10-5800K, системы охлаждения Corsair H100i и оперативной памяти Crucial Ballistix Tactical Tracer BLT4G3D1869DT2TXOB (2х 4 Гб, 1866 МГц, 9-9-9-27).
    Так при использовании обычного вентилятора в качестве дополнительного охлаждения радиатора на блоке стабилизации питания корректную работу процессора удалось обеспечить на частоте 4.5 ГГц при штатной частоте 3.8 ГГц, а памяти на 2133 МГц. Весьма впечатляющий результат. Стоит предположить, что при применении более эффективного охлаждения результаты могли быть существенно выше.

    Для определения производительности портов ввода вывода USB 3.0 и SATA 6G использовался высокоскоростной USB-накопитель GOODRAM POINT USB 3.0 32 Gb и SSD-накопитель GOODRAM C100 Series 120GB.
    Скорость записи данных для портов USB 3.0 составила 175 Мбайт/с, а чтения – 180 Мбайт/с.
    Что касается производительности SATA 6G, то и здесь она оказалась довольно средней для накопителей такого типа: до 480 Мбайт/с для чтения и до 350-ти Мбайт/с для записи.

    Если вспомнить обзор материнской платы ASRock H87 Fatal1ty Performance, скорость записи/чтения на ее SATA портах с таким же накопителем была выше: 556 Мбайт/с и 526 Мбайт/с соотвественно.
    Зато максимальная частота работы памяти на той плате не могла превышать 1600 МГц, а у ASRock FM2A88X Extreme6+ она на целый гигагерц больше.

    Итог: без сомнения материнская плата ASRock FM2A88X Extreme6+ способна стать превосходной основой для ПК на базе процессора AMD с сокетом FM2 или FM2+. Исчерпывающий набор интерфейсов на задней панели и приличная элементная база на плате позволяют надолго забыть об апгрейде, тем более, что, ставшее уже традиционным, использование производителем высококачественных твердотельных конденсаторов из полимерных материалов, в наилучшей степени сказывается на надежности и долговечности самой платы. Если же использовать хорошую систему охлаждения, то можно добавить ко всему перечисленному еще и неплохой разгонный потенциал ASRock FM2A88X Extreme6+.
